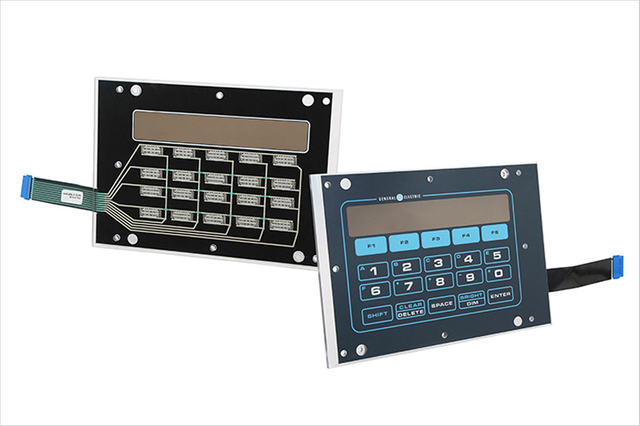

Interruttori a membrana PCB
Dettagli di interruttori a membrana flessibili e rigidi
Il circuito degli interruttori a membrana può essere flessibile e rigido.Dipende dall'applicazione finale del cliente ed è anche correlato al budget dei costi e ad altre considerazioni.Ad esempio, durata, resistenza, tipo di connessione sulla scheda madre, ecc.

Di solito se gli interruttori a membrana devono assemblare molti LED, allora suggeriamo di utilizzare il circuito FPC, può ottenere una qualità di saldatura LED più stabile.Per l'applicazione normale è sufficiente il circuito PET, che è più economico.Inoltre se il passo del conduttore è di 0,5 mm, anche se possiamo anche stamparlo, suggeriamo comunque di utilizzare il circuito FPC.A causa di quel passo di 0,5 mm è troppo piccolo ed è facile che si verifichi il problema del cortocircuito.

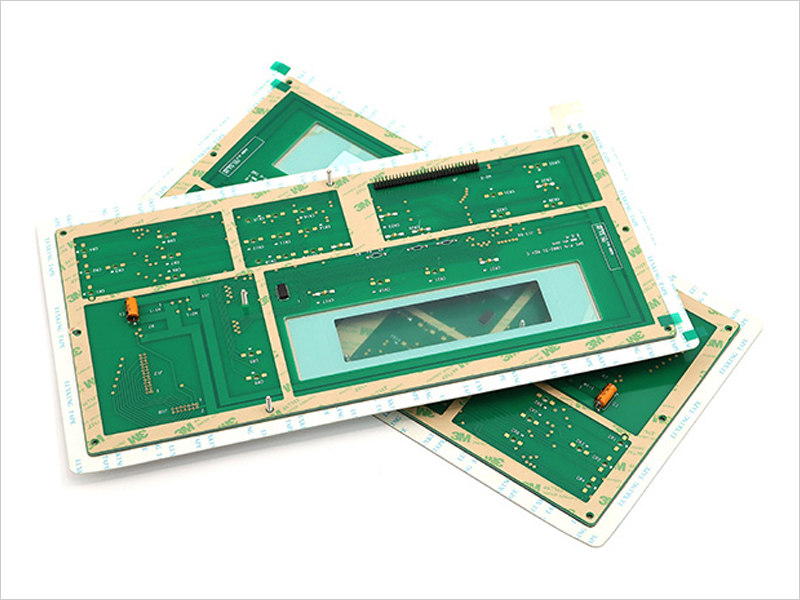

Per gli interruttori a membrana del circuito rigido, il circuito è un circuito stampato rigido.Il materiale del PCB rigido è solitamente FR4 e rame.Con questo tipo di interruttore a membrana, il connettore di solito è il connettore SMD (a volte può anche essere un connettore diretto).Per alcune applicazioni che richiedono capacità molto rigide, utilizzare l'interruttore a membrana del circuito PCB.

Laminazione Hotbar (Laminazione Heatseal) di FFC e FPC Tail allo strato di circuito PET/ITO/PCB/FPC:
A volte il cliente deve utilizzare la coda FPC o FFC separata collegata allo strato di circuito PET o PCB o FPC dell'interruttore a membrana, e per gli interruttori a membrana capacitivi hanno anche questo tipo di applicazione, quindi la laminazione a barra calda (o chiamata laminazione a caldo pluse, o laminazione termosaldata) diventa necessaria in questi campi di applicazione.LUPHITOUCH è un produttore professionale con tale tipo di capacità di laminazione.Abbiamo questo tipo di macchina di assemblaggio.Possiamo sigillare a caldo la coda FFC/FPC al circuito PET o FPC o PCB dei nostri interruttori a membrana prodotti.

Per ulteriori informazioni sugli interruttori a membrana PCB/FPC, contattaci oggi.
Interruttori a membrana FPC
Dettagli di interruttori a membrana flessibili e rigidi
Il circuito degli interruttori a membrana può essere flessibile e rigido.Dipende dall'applicazione finale del cliente ed è anche correlato al budget dei costi e ad altre considerazioni.Ad esempio, durata, resistenza, tipo di connessione sulla scheda madre, ecc.

Di solito se gli interruttori a membrana devono assemblare molti LED, allora suggeriamo di utilizzare il circuito FPC, può ottenere una qualità di saldatura LED più stabile.Per l'applicazione normale è sufficiente il circuito PET, che è più economico.Inoltre se il passo del conduttore è di 0,5 mm, anche se possiamo anche stamparlo, suggeriamo comunque di utilizzare il circuito FPC.A causa di quel passo di 0,5 mm è troppo piccolo ed è facile che si verifichi il problema del cortocircuito.

Per gli interruttori a membrana del circuito rigido, il circuito è un circuito stampato rigido.Il materiale del PCB rigido è solitamente FR4 e rame.Con questo tipo di interruttore a membrana, il connettore di solito è il connettore SMD (a volte può anche essere un connettore diretto).Per alcune applicazioni che richiedono capacità molto rigide, utilizzare l'interruttore a membrana del circuito PCB.

Laminazione Hotbar (Laminazione Heatseal) di FFC e FPC Tail allo strato di circuito PET/ITO/PCB/FPC:
A volte il cliente deve utilizzare la coda FPC o FFC separata collegata allo strato di circuito PET o PCB o FPC dell'interruttore a membrana, e per gli interruttori a membrana capacitivi hanno anche questo tipo di applicazione, quindi la laminazione a barra calda (o chiamata laminazione a caldo pluse, o laminazione termosaldata) diventa necessaria in questi campi di applicazione.LUPHITOUCH è un produttore professionale con tale tipo di capacità di laminazione.Abbiamo questo tipo di macchina di assemblaggio.Possiamo sigillare a caldo la coda FFC/FPC al circuito PET o FPC o PCB dei nostri interruttori a membrana prodotti.
Interruttori a tastiera in gomma
Tastiera in gomma Interruttori a membrana = Tastiera in gomma + Interruttore a membrana
Gli interruttori della tastiera in gomma siliconica sono una scelta eccellente per i controlli operativi del dispositivo.È morbido ed elastico.Può dare all'utente una sensazione tattile molto piacevole.Inoltre la gomma ha anche le seguenti caratteristiche e vantaggi:

Eccellente resistenza sia al calore che alle basse temperature (da -55 ℃ a 250 ℃)
Minima generazione di rumore grazie alla struttura di contatto morbida ed elastica
Minima abrasione ed elevata resistenza all'SO2 e all'ossidazione anche in presenza di forte umidità
Resistente all'acqua e alla contaminazione

Esteticamente accattivanti, le tastiere in gomma 3-D offrono l'affidabilità di un interruttore a membrana o substrato PCB, con l'aspetto tridimensionale e la sensazione tattile di una tastiera in gomma siliconica per una varietà di applicazioni, inclusi prodotti medici, industriali e commerciali.

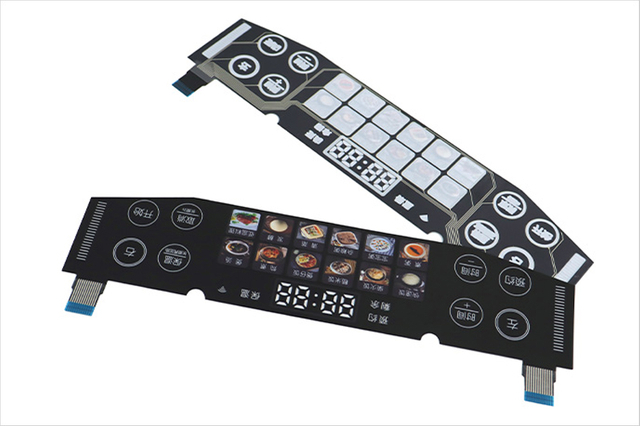

Interruttori a membrana capacitivi
Tecnologia degli interruttori a membrana e delle tastiere a membrana dell'interfaccia utente nella Cina continentale.LUPHITOUCH è anche un produttore certificato ISO9001, ISO13485, ISO14001 e OHSAS18001.La nostra tastiera a membrana touch capacitiva è composta da uno o più pulsanti touch capacitivi.

Stampiamo i pulsanti/sensori a sfioramento capacitivi su circuito PET con l'inchiostro conduttivo trasparente.Utilizziamo anche la tecnologia di incisione ITO per realizzare i pulsanti/sensori tattili capacitivi.
Attraverso il chip IC personalizzato per controllare la funzione touch desiderata.Fatta eccezione per le tastiere tattili capacitive, produciamo anche i circuiti dei sensori tattili capacitivi.

Grazie alla tecnologia touch capacitiva, i materiali di rivestimento possono essere molto diversi e non limitati solo a film super sottili in PET o PC.Per le normali tastiere a membrana, la funzione attivata dai pulsanti meccanici (cupole metalliche o Polydome) ed anche le comuni tastiere a membrana possono utilizzare solo PET, pellicola PC per la sovrapposizione grafica.

Utilizzare una forza pesante per premere i pulsanti per collegare i pad conduttivi del Polydome o le cupole metalliche ai pad conduttivi sullo strato del circuito, quindi diventare un circuito ad anello e si verifica la funzione.Ma per le tastiere oi circuiti a membrana capacitiva, è diverso.
Utilizziamo una varietà di materiali di rivestimento come vetro spesso, PMMA, pannelli in policarbonato, ecc. La scelta del materiale non è più limitata al solo materiale a film molto sottile, al contrario, le opzioni non sono infinite.
Interruttori a membrana impermeabili
Gli interruttori a membrana sono anche chiamati tastiere a membrana per avere applicazioni molto ampie e avere anche molti ambienti di utilizzo diversi.Ad esempio in un ambiente umido, all'aperto sotto la luce solare UV e intemperie di pioggia, navigazione in barca sul mare, ecc. Quindi una tastiera a membrana impermeabile e anti-UV è necessaria per questo tipo di applicazione speciale.

Le tastiere a membrana impermeabili prodotte da LUPHITOUCH possono soddisfare gli standard di impermeabilità IP67 e NEMA-4.Per l'uso esterno, particolarmente esposto ai raggi UV del sole, sono necessarie anche tastiere a membrana anti-UV.Le comuni tastiere a membrana possono essere facilmente danneggiate dai forti raggi ultravioletti.Sebbene non abbia alcun impatto sulla funzione, la sovrapposizione grafica sarà diventata brutta e la grafica stampata potrebbe sbiadire in non molto tempo.

In LUPHITOUCHH utilizziamo materiali PET anti-UV per esterni utilizzando tastiere a membrana.Ad esempio i materiali della serie Autotex XE.

Per le tastiere impermeabili, possiamo progettare una cornice impermeabile sulle tastiere a membrana per impedire all'acqua di entrare nel circuito.Inoltre è possibile utilizzare la tastiera in gomma avvolta nel circuito PCB e utilizzare la guarnizione del cerchio di connessione.

In queste applicazioni ambientali speciali, la qualità delle tastiere a membrana anti-UV e impermeabili è molto importante.Se l'acqua entra nel circuito, causerà il guasto della scheda di controllo e quindi causerà facilmente incidenti di sicurezza.Quindi un buon fornitore di questo tipo di tastiere a membrana è molto importante per la tua applicazione.
Interruttori a membrana resistenti ai raggi UV

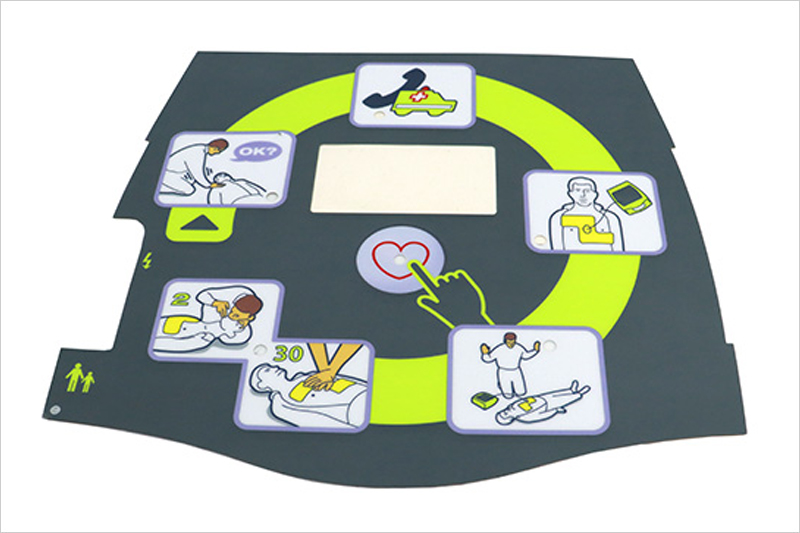

Dispositivo medico Tastiera a membrana / Interruttori a membrana antibatterici
L'industria medica e sanitaria ha requisiti elevatissimi per interruttori a membrana, tastiere e circuiti a membrana per uso medico.Dovrebbero essere molto più resistenti e antibatterici.I prodotti utilizzati in questa industria speciale devono avere un controllo del processo produttivo molto più rigoroso.Pertanto, devono utilizzare materiali diversi e ambienti di produzione diversi.

Inoltre, LUPHITOUCH è un tipo di produttore di tastiere a membrana che ha superato gli standard di controllo qualità ISO9001 e ISO13485.Per le nostre tastiere a membrana antibatteriche prodotte, utilizziamo materiali PET antibatterici Autotex AM e Reflex e altri materiali innocui.

Inoltre, i prodotti realizzati da LUPHITOUCH per l'industria medica includono interruttori a membrana, tastiere, tastiere in gomma, sovrapposizioni grafiche, circuito di pellicole per solette per fisioterapia sanitaria, sensori tattili ecc.

Se hai qualche esigenza, non esitare a contattarci tramite jasony@luphitech.com.
Interruttori a membrana medici
Dispositivo medico Tastiera a membrana / Interruttori a membrana antibatterici
L'industria medica e sanitaria ha requisiti elevatissimi per interruttori a membrana, tastiere e circuiti a membrana per uso medico.Dovrebbero essere molto più resistenti e antibatterici.I prodotti utilizzati in questa industria speciale devono avere un controllo del processo produttivo molto più rigoroso.Pertanto, devono utilizzare materiali diversi e ambienti di produzione diversi.

Inoltre, LUPHITOUCH è un tale tipo di produttore di interruttori a membrana che ha superato gli standard di controllo qualità ISO9001 e ISO13485.Per i nostri interruttori a membrana antibatterici fabbricati, utilizziamo materiali PET antibatterici Autotex AM e Reflex e altri materiali innocui.

Inoltre, i prodotti realizzati da LUPHITOUCH per l'industria medica includono interruttori a membrana, tastiere in gomma siliconica, sovrapposizioni grafiche, circuito di pellicole per solette per fisioterapia sanitaria, sensori tattili ecc.
Interruttori a membrana retroilluminati
Interruttori a membrana retroilluminati significa che c'è una fonte di luce dal retro per illuminare la sovrapposizione grafica e fornire le informazioni di indicazione agli utenti o quando il prodotto utilizzato nella notte o in un ambiente buio può illuminare la grafica e far premere i pulsanti agli utenti o ai lavoratori funzionamento corretto ed evitare di premere pulsanti sbagliati.

Esistono diversi tipi di modalità di retroilluminazione per gli interruttori a membrana.Sono:
Interruttori a membrana con retroilluminazione a LED
Interruttori a membrana per retroilluminazione lampada EL
Interruttori a membrana di retroilluminazione LGF(Light Guide Film).
Interruttori a membrana con retroilluminazione in fibra (raramente utilizzati al giorno d'oggi a causa del loro complesso processo di produzione e dei costi molto elevati. È stato sostituito dalla retroilluminazione della lampada EL e dalla tecnologia di retroilluminazione LGF

Per le tastiere con retroilluminazione a LED, la sovrapposizione grafica illuminata dai LED posteriori montati sullo strato di circuito flessibile o rigido.In questo modo è molto semplice ed anche economico.
Ma non poteva ottenere un effetto di luce uniforme sulla superficie.Per questo metodo di retroilluminazione, i LED possono essere assemblati sotto pulsanti centrati anche possono essere assemblati accanto ai pulsanti o in altre aree.Per i prodotti è necessario che ogni pulsante sia retroilluminato, di solito progettare i LED sotto il centro dei pulsanti, quindi utilizzare le cupole metalliche con foro centrale e stampare il colore trasparente sulla sovrapposizione grafica.

In questo modo, il pulsante centrale sarà molto più luminoso dei suoi lati.Ma in questo modo è facile da raggiungere e anche il suo costo è il più basso.Questo è adatto per quei prodotti che non hanno requisiti molto elevati per l'uniformità della retroilluminazione.

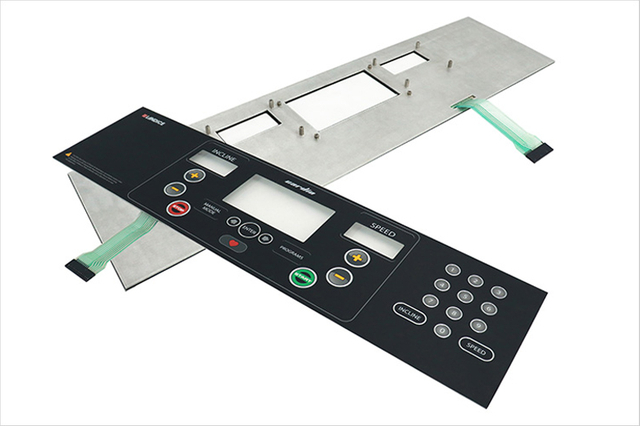

Tastiere a membrana del pannello posteriore
L'interruttore a membrana del pannello posteriore o la tastiera a membrana è flessibile, quindi è possibile assemblarlo sopra qualsiasi macchina, attrezzatura, dispositivo.Ma a volte ha bisogno di un pannello di supporto posteriore per migliorare la sua rigidità, oppure alla macchina del cliente è presente un armadio e sono necessarie viti e pannello posteriore per installare la tastiera sulla macchina o sul dispositivo tramite le viti, quindi in questo tipo di applicazione, la membrana sono necessarie tastiere con il pannello posteriore e anche con viti.

Se hai solo bisogno di migliorare la rigidità della tastiera, puoi aggiungere un PMMA/PC/FR4, ecc. un altro pannello di supporto posteriore.Quando si progetta l'armadio con fori per le viti e si incorpora l'assieme del modulo tastiera.Quindi è necessario utilizzare i pannelli posteriori dell'hardware, come il pannello in acciaio inossidabile, il pannello Al, ecc. Inoltre, la maggior parte delle volte è necessario assemblare le viti, i bulloni sul pannello posteriore in metallo.

LUPHITOUCH è un tale produttore professionale e può supportare qualsiasi applicazione diversa. Se vuoi saperne di più sui nostri servizi di interruttori a membrana del pannello posteriore, non esitare a contattarci.
Interruttori a membrana di grandi dimensioni
Per gli interruttori a membrana, le dimensioni della sagoma non sono generalmente troppo grandi.Ma per alcune applicazioni speciali, come le macchine super grandi, l'indicatore di stazione sulla metropolitana, ecc. l'interruttore a membrana o la dimensione della sovrapposizione grafica è molto grande, quindi la normale macchina serigrafica e la macchina da taglio non sono utilizzabili per questo tipo di prodotti di grandi dimensioni .In Luphi Touch ® abbiamo una macchina da stampa e una macchina da taglio di grandi dimensioni per realizzare questo tipo di interruttori a membrana di grandi dimensioni e sovrapposizioni grafiche per quelle esigenze speciali.
Tastiere in gomma siliconica
Tastiere in gomma siliconica / Tastiera in elastomero / Tastiere in elastomero
Le tastiere in gomma siliconica sono oggi la forma di tecnologia degli interruttori più utilizzata.Offriamo affidabilità, lunga durata e flessibilità di progettazione.Gli interruttori e le tastiere in gomma conduttiva sono stati originariamente sviluppati per l'industria elettronica per soddisfare la crescente domanda di interruttori momentanei economici.Le tastiere in gomma conduttiva sono diventate desiderabili perché sembrano e si sentono come i tradizionali interruttori a pulsante, ma non hanno i loro svantaggi intrinseci. I rivestimenti dei tasti innovativi per le nostre tastiere in gomma siliconica sono silicone, parilene e Dura (rivestimento duro).Le tastiere in gomma siliconica possono essere progettate per applicazioni esposte ad acqua e idrocarburi.La grafica migliorata e le opzioni di illuminazione consentono al tuo prodotto di incorporare funzionalità che non si trovano sul silicone standard.Le tastiere in gomma siliconica sono ampiamente utilizzate su controllori di gruppi elettrogeni, strumenti di prova, macchine di produzione industriale ecc.

Vantaggi della gomma siliconica:
La gomma siliconica è una scelta eccellente per i controlli operativi del dispositivo.Possiede le seguenti caratteristiche:
Eccellente resistenza sia al calore che alle basse temperature (da -55 ℃ a 250 ℃)
Minima generazione di rumore grazie alla struttura di contatto morbida ed elastica
Minima abrasione ed elevata resistenza all'SO2 e all'ossidazione anche in presenza di forte umidità
Progetta feedback sia tattile che lineare
Materiali traslucidi disponibili
Conveniente
Disegni multicolori facilmente adattabili
Resistente all'acqua e alla contaminazione
Sovrapposizioni grafiche
Sovrapposizione grafica/targhette dati/etichette/pannelli frontali
Un overlay è una sorta di foglio o pannello grafico serigrafato o stampato in digitale che viene posizionato sulla superficie di un prodotto.Inoltre, le sovrapposizioni grafiche forniscono una finitura di alta qualità per i prodotti, comunicano messaggi e fungono da interfaccia tra persone e macchine.Puoi farlo in diversi modi, tuttavia, questo dipende molto dai requisiti dell'applicazione.

È possibile stampare un'ampia varietà di effetti grafici su diversi materiali.Uno strato adesivo copre la parte inferiore insieme a una fodera.Durante l'assemblaggio, rimuovi il rivestimento in modo che la grafica possa aderire alla superficie del prodotto.Le sovrapposizioni possono essere spesse o sottili, a seconda dell'aspetto desiderato.Possono essere solo di pochi colori o possono avere un aspetto fotografico.

Sovrapposizioni grafiche LUPHITOUCH
LUPHITOUCH utilizza ampi tipi di materiali per le sovrapposizioni.Ad esempio, Autotype PET, GE HP Lexan PC, Reflex PET, PMMA, PC, Glass, ecc. per l'avanzamento delle sovrapposizioni grafiche.Questo è adatto a una serie di condizioni ambientali.
Progettiamo e produciamo in modo professionale sovrapposizioni grafiche di alta qualità per servire controlli industriali, apparecchiature e strumenti medici, misurazione dell'energia, aeroplani e altri mercati.

Materiale: Autotype PET, GE HP Lexan PC, Reflex PET, PMMA, PC, vetro ecc.
Stampa: serigrafia, stampa digitale.
Bottoni goffrati: bottone pieno goffrato, bordo bottone goffrato, logo goffrato, quell'area selezionata goffrata, finestre LED goffrate, possono goffrare qualsiasi forma secondo la richiesta del cliente.
Finestra: lascia alcune aree che non richiedono la stampa come finestra.La finestra può essere trasparente, colorata, traslucida, ecc.
Ritagli: crea un ritaglio che possa essere adatto ai componenti assemblati sul fondo estesi.
Servizi di tastiere di laminazione OCA
Vetrina OCA Laminazione Touchscreen / LCD / Tastiere a membrana con lente
Per molti interruttori a membrana o sovrapposizioni grafiche sono presenti finestre di visualizzazione.A volte hanno bisogno di assemblare un pannello touchscreen o un obiettivo LCD o PC sul retro delle finestre.Come fare un tale tipo di assemblaggio?Ci sono due metodi.Uno è l'assemblaggio del telaio e l'altro è la laminazione completa OCA.Grazie alla tecnologia di laminazione completa OCA, è possibile ottenere prestazioni di visualizzazione migliori con una maggiore capacità di trasmissione della luce.Allo stesso tempo può anche evitare gli anelli di Newton sulla finestra di visualizzazione.L'OCA è una sorta di adesivo ottico e rende la laminazione completa OCA richiede un ambiente di produzione di qualità molto elevata.Deve essere molto pulito. Luphi Touch ® dispone di una camera bianca antistatica di 1000 classi, una macchina per la laminazione sottovuoto OCA, una macchina antischiuma e una macchina per l'assemblaggio di hotbar ACF per fornire questo tipo di servizio di assemblaggio.Possiamo anche fornire il servizio di assemblaggio di laminazione hotbar per il cavo FFC/FPC/PET su PCB, circuito FPC.
Matrici a cupola
Dome array è una specie di foglio adesivo con molte cupole metalliche tattili fissate su di esso.L'array a cupola è ampiamente utilizzato per tastiere, pulsanti operativi, PAD palmari, handphone a pulsante vecchio stile, ecc. L'array a cupola può essere assemblato direttamente sul circuito stampato o sull'interruttore a membrana.Ci sono molti tipi di cupole metalliche che possono essere utilizzate sugli array di cupole, come cupole rotonde, cupole triangolari, cupole metalliche a 4 gambe, ecc. Le cupole metalliche hanno anche quelle in acciaio inossidabile, nichelate, placcate in oro, ecc. La cupola array è costituito da adesivo acrilico pretagliato con cupole metalliche e carta di rilascio.Anche assemblare l'array a cupola è molto semplice, basta staccare la carta di rilascio e allinearla con il circuito stampato, quindi laminarli insieme saldamente e in modo piatto.
L'80% dei clienti di LuphiTouch proviene da Stati Uniti, Australia, Regno Unito, Germania, Austria, Francia, Italia, Belgio, Svezia, Nuova Zelanda, ecc. Paesi e aree.Abbiamo già stabilito buoni rapporti di cooperazione con loro.
